本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

汽油来发同步电空气能热泵高低压配配电柜的目的： 1、有效率的合理安排能量补充。 2、简便对控制电路的启闭工作。 3、有较高的安全卫生保护等级分类，能客观的表示用电线路的导通动态。

项目名称：656KW柴油机并网发交流接触器组单机配电箱主要元件明细清单
配电盘箱核心pcb板明细单
数字序号	命名	規格型号規格	的单位	次数	厂家直销
1	塑壳隔离开关	NXM-1250S/3300 1250A	台	1	正泰
2	生产汽车发电机的组调控器	HGM6110	只	1	众智
3	发电站机转数操纵器	C2002	只	1	孚创
4	直流交流电源交流电源包块	DC24V	只	1	众智
5	小规模间继电热器	HH54P    DC24V	只	2	正泰
6	小款中延时继电器广西顶博发电机组制造	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	按钮	LA37-11X/2黑	只	1	国优
9	击穿器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	辅助材料		台	2	国优

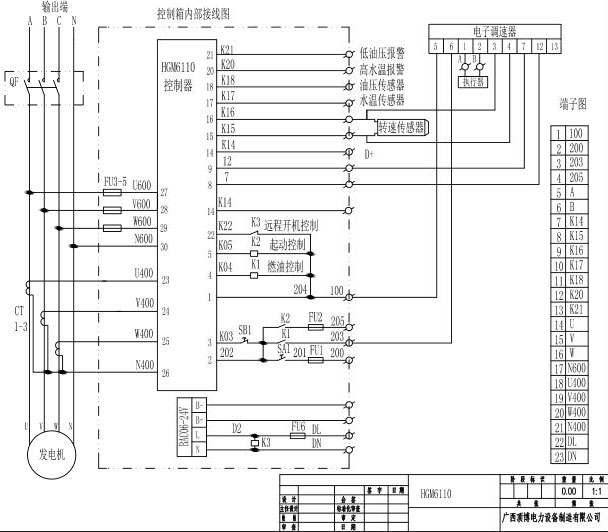

656KW广西顶博发电机组制造单机配电箱元件线路图

   以上656KW广西顶博发电机组制造单机配电箱主要元件线路图来由广西广西顶博发电机组制造顶博电力（//www.mibd.net.cn）设计制作 ，顶博电力十多年老品牌企业，供应的广西顶博发电机组制造功率范围为功率为20kw-3000kw，康明斯、玉柴、沃尔沃、帕金斯、上柴、潍柴、奔驰、道依茨等各大品牌，产品出口东南亚、非洲、中东等地。适用于工矿企业、公路、铁路、房地产、酒店、学校、医院等各行业用户，是理想供电产品。热线：13667715899
